如何改善骨料的形状：五个行之有效的方法

这 骨料的形状 在各种施工应用中起着关键作用，尤其是在混凝土和沥青混合料中。良好的颗粒形状可以提升这些材料的机械性能、可施工性和耐久性。相比于细长或片状的颗粒，偏好更多是立方体或圆润形状的骨料。细长和片状的骨料可能导致最终产品的强度降低、施工性差以及孔隙率增加。因此，改善骨料的形状是骨料生产行业的一个关键关注点。

为了实现最佳的集料形状，采用一种结合技术专长与工艺优化的系统性方法至关重要。这种方法主要包括以下关键要素：

• 1. 选择合适的原材料 利用地质特征实现颗粒的均匀破碎；
• 2. 选择合适的破碎设备 利用机械设计实现立方粒子形成；
• 3. 优化破碎工艺 通过减速比控制和闭环操作；
• 4. 形状筛选 - 拆除破碎后产生的不良长粒子；
• 5. 实施严格的质量控制措施 实时监控和调整生产参数。

选择合适的原材料

地质特征

原材料的地质性质是决定骨料最终形状的基石。火成岩，如玄武岩和花岗岩，由于其固有的硬度和结构完整性而备受青睐。它们密集的矿物成分和晶体结构使其在破碎过程中易碎成相对立方体的颗粒。这种均匀的破碎结果源于岩石内部应力的分布一致，有助于生产出尺寸均衡的骨料。

相比之下，像石灰岩这样的沉积岩带来不同的挑战。石灰岩由经过压实的层状沉积物组成，在受到常规压缩型破碎机作用时，更容易碎裂成扁平或拉长的碎片。石灰岩层状结构导致其沿弱面破裂，形成非理想的颗粒形状。然而，当采用水平或垂直冲击破碎机处理，并且石灰岩具有低磨蚀性时，这些破碎机可以利用冲击力更随机地粉碎物料，从而产生更理想的颗粒形状。

避免有问题的母岩

含有高含量黏土或杂质的岩石对骨料质量构成重大风险。这些杂质会干扰岩石基体的均匀破碎，导致颗粒破裂不规则，形成细长或片状的形状。例如，黏土在破碎过程中可以起到润滑剂的作用，改变应力分布，导致颗粒形态难以预测。因此，在生产前，必须进行详尽的地质评估和材料测试，确保所选原料有利于生产成形良好的骨料。

选择合适的破碎设备

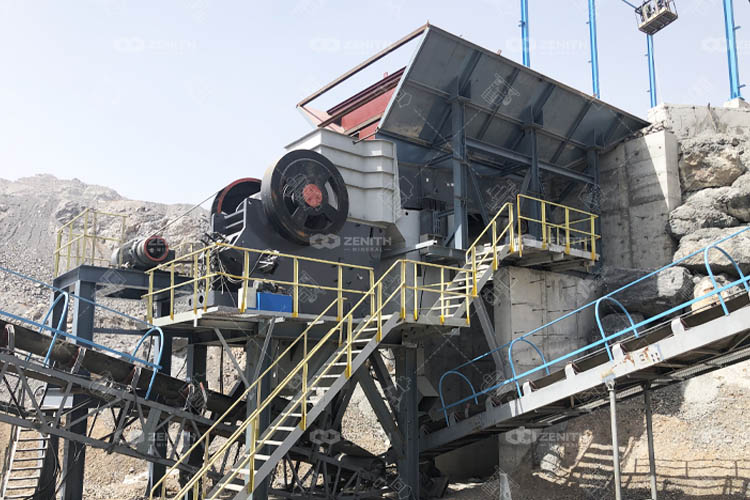

颚式破碎机

颚式破碎机是集料生产行业中最常用的主要破碎设备之一。它们的工作原理是压碎，即活动颚向固定颚运动，将材料在两者之间粉碎。这种简单而有效的设计使颚式破碎机适用于各种原材料，从软硬到中硬岩石。

颚式破碎机的一个关键优点是其在初级破碎阶段具有较高的破碎比。它们能够高效地将大块的岩石碎成较小的块，然后在随后的破碎阶段进行进一步加工。这种高破碎比的破碎有助于将原材料破碎成更易于处理的尺寸，从而在后续加工中获得形状更优的骨料。

然而，在直接改善骨料形状方面，颚式破碎机存在一些局限性。基于压缩的破碎方式可能并不总是产生最方形或最圆润的粒子。相反，粒子可能具有不规则的形状和尖锐的边缘。尽管如此，颚式破碎机在材料的初步破碎中起着关键作用，为后续的形状改善工艺奠定基础。

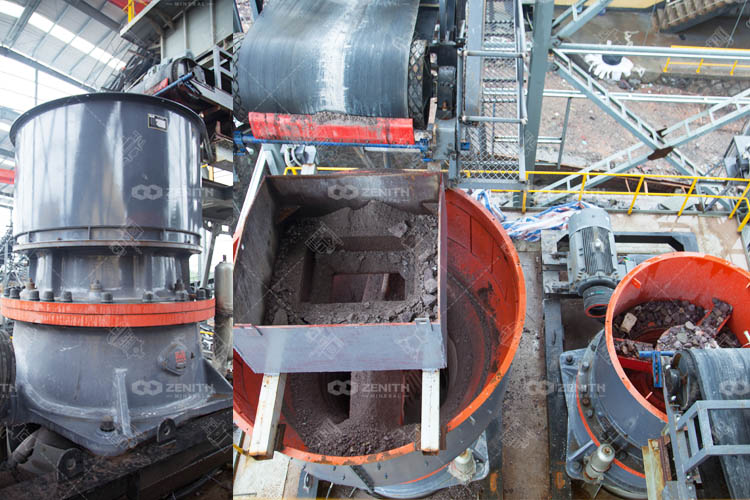

圆锥破碎机

圆锥破碎机因其在二级和三级破碎阶段具有优异的粒形骨料生产能力而备受推崇。它们通过将材料夹在一个偏心旋转的主轴和一个凹形的料腔之间进行压碎。圆锥破碎机的独特设计特征极大地提升了其在成形骨料方面的效果。

• 高枢轴点破碎动作在具有高支点的圆锥破碎机中，物料在首次接触破碎壁时被碎裂。随后产生的碎片进入下一次破碎循环，形成颗粒之间的岩石互碰破碎作用。这一作用最大化了立方体材料的产生，因为颗粒被以更受控和均匀的方式破碎和成型。高支点确保破碎力以有利于形成更规则颗粒形状的方式作用。
• 大偏心甩杆锥形破碎机中较大的偏心摆动允许破碎的物料形成更大的堆积层，从而实现粒间粉碎。较大的头部运动或摆动使得高产量的碎粒能够相互压缩。类似于高枢轴点，这种大范围的破碎动作增加了立方体产品的产量。它有助于破碎在早期破碎阶段可能产生的长条状或片状颗粒，从而获得更一致、更理想的颗粒形状。
• 直接驱动变速圆锥破碎机采用直接驱动变速的选项具有灵活性。操作员可以调整速度，以达到合适的立方体度并最大化销售产品的产量。与早期认为更高速度可以改善粒子形状的观点相反，最新的证据表明，较低的速度往往在改善粒子形状和增加产量方面更为理想。较低的速度还可以提高圆锥破碎机的处理能力，使其在骨料生产中更为高效。

垂直轴冲击式破碎机（VSI）

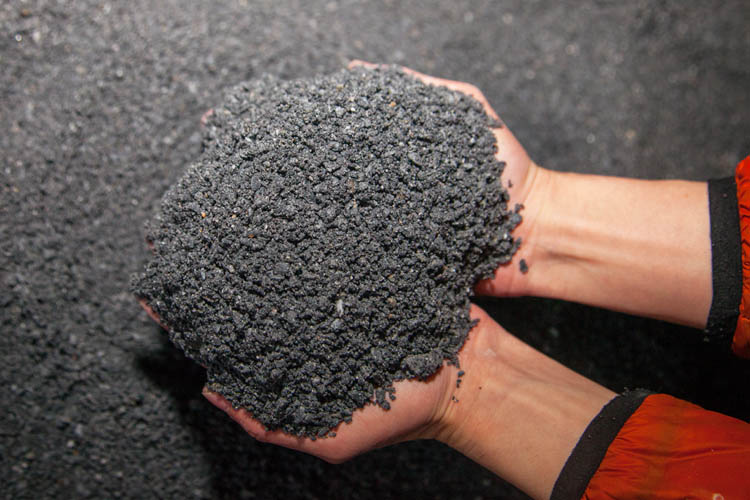

当需要额外成型，特别是对于更具挑战性的材料时，可以在生产线上添加垂直轴冲击破（VSI）作为圆锥破碎机的补充设备。VSI在产生优良粒形方面非常有效，是制造砂的理想工具。然而，它也存在一些权衡。

• 更高代数的不良细颗粒: VSI tend to produce a higher amount of undesirable fines, which can result in a lower product yield. These fines may not be suitable for all applications and may need to be separated or further processed.
• 增加的维护和能源消耗: Compared to 圆锥破碎机, VSI generally have higher maintenance requirements and consume more energy. This is due to 这 high - speed rotation and 这 intense impact forces involved in 这 particle - shaping process.

在 VSI 技术方面的进展，例如全自生或半自生破碎系统，以及在钢对钢系统中转子设计和冶金方面的改进，已帮助缓解了其中一些问题。例如，当 VSI 从岩石对岩石的完全自生系统转变为钢对钢的转子和铁砧系统时，能源效率通常会提高。

优化破碎工艺

化简比

从流程单设计的角度来看，为了生产立方体产品，建议采用尽可能低的减速比。在破碎的最后一级采用高减速比，尤其容易导致立方体率差或降低。一种“最佳实践”策略是接受二级破碎的较高减速比，以便在三级破碎时降低。这种方法可以在工艺后期实现对颗粒形状的更好控制。

闭路粉碎

在闭路系统中，同时操作二级破碎机和三级破碎机，采用更宽的闭侧设置和来自分级筛的增加回流负荷，也可以改善粒子形状。在闭路系统中，过大粒径的粒子会被返回破碎机进行进一步处理。这种重复加工有助于将粒子破碎成更均匀的形状。诸如ZENITH圆锥破碎机，由于其高枢轴和高摆动，能够在闭路系统中生产出非常方形的产品。在这些破碎机以其最低可接受偏心速度运行时，还可以进一步最大化产量。

形状筛选

破碎工艺完成后，可以使用筛分来根据粒子的形状进行分离。可以采用专用的筛分设备来去除长条状和片状粒子。例如，可以设计具有特定孔径形状和方向的筛选装置，只允许立方体或接近立方体的粒子通过，同时拒绝不理想的形状。这可以显著改善骨料产品的整体形状质量。

质量控制措施

数字图像分析

数字图像分析在骨料生产中的质量控制方面是一种强大的工具。通过使用摄像头和图像处理软件，可以对骨料的形状特征进行量化。可以测量的参数包括长宽比、形状因子、结构因子、球形度、圆度和角度等。这些信息可以用来实时调整破碎工艺。例如，如果分析显示长而细的颗粒过多，可以修改破碎机的操作参数以纠正这个问题。

定期取样与检测

对集料产品进行定期取样和测试非常重要。可以进行物理测试，如碎裂度和拉伸指数测试，以衡量不理想粒子形状的比例。还可以进行抗压强度测试，以确保成型集料符合所要求的机械性能标准。通过持续监控产品质量，可以快速识别和处理任何偏离理想形状和质量的情况。

改进骨料的形状需要一种综合方法，包括选择合适的原材料、使用合适的破碎和成型设备、优化破碎工艺以及严格的质量控制。通过认真考虑这些方面，骨料生产商可以提升产品质量，满足现代建筑应用的高性能要求。无论是用于高强度混凝土还是耐久沥青路面，成型良好的骨料对于确保施工项目的长期性能和完整性都是至关重要的。
