如何设计一条集成生产线？可靠的破岩设备和完整解决方案

通过精心设计的骨料生产线，设备综合效率（OEE）可以达到85%以上。相反，配置不当、频繁停机的骨料破碎生产线会将实际产能降低30%至50%。投资可靠的岩石破碎设备和一体化的骨料生产解决方案，是降低每吨成本的关键第一步。

一个成功的骨料生产方案必须满足以下标准：

可靠的设备： 破碎机、筛分机和输送系统必须在恶劣的条件下持续稳定运行，包括高温、浓尘和重载，以避免计划外的停机。

可靠的流程 从原材料分析到最终骨料级配，整个生产线需要严格的工艺逻辑和各阶段的无缝衔接。

可靠的服务： 制造商必须提供真实的生命周期支持，包括初始解决方案设计与调试，以及长期的备件供应。

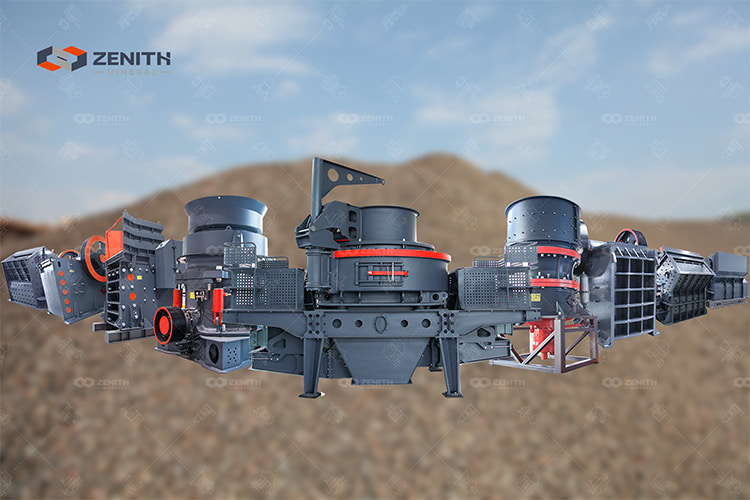

砂石生产线中的破岩设备

碎石是一个逐步减小的过程，将大石块变成较小、更细的骨料。每个破碎阶段都需要特定类型的破碎设备；选择合适的组合对平衡生产能力、颗粒形状和功耗至关重要。

以下是集料生产线中常用的主要破石设备类型：

1.1 颚式破碎机

作为骨料生产线中材料破碎的第一阶段，颚式破碎机作为主要的岩石破碎设备。它将原矿（通常为800-1500毫米或更大）破碎成大致为150-300毫米的粗料；实际排料尺寸取决于闭侧尺寸。

颚式破碎机具有出色的材料适应性。其压缩碎裂原理减少了耐磨零件的磨损，延长了使用寿命。在相同的产量要求和类似的进料/出料尺寸规格下，颚式破碎机的额定功率较低，使其成为目前最具性价比的 перв级岩石破碎设备。

主要优势： 结构简单，维护方便，适应性强，在高硬度岩石处理方面性能优越。

受欢迎 ZENITH颚式破碎机型号C6X系列，C5X系列，PEW系列，PE系列。

1.2 旋回破碎机

圆锥式破碎机是一种重型的 перв级 岩石破碎设备，主要应用于大规模到特大型骨料采石场。为实现高产能和大入口容量而设计，圆锥破具有优异的适应各种原材料的能力。在大型项目中，直接用自卸卡车喂料是可行的，在某些情况下可以省略振动给料机。对于粘性或湿润的矿石，仍然建议使用挡板喂料器，以确保稳定喂料。

然而，圆锥式破碎机存在显著的缺点：

• 高投资成本： 这台机器本身的前期投资相当可观。
• 复杂安装与土木工程： 它们需要大面积的垂直和水平基础，以及厚重的钢筋混凝土基础，这显著增加了土建施工的成本。
• 苛刻的运维要求 操作和维护圆锥破碎机需要高技能的技术人员。

因此，对于利润较低的总矿石采石场，除非需要以极高的产能（超过每小时数千吨）处理硬岩，否则多锥式破碎机很少是经济实惠的选择。

受欢迎 ZENITH 旋回式破碎机型号HGT系列

1.3 反击式破碎机

冲击式破碎机s utilize high-speed blow bars on a rotor to strike incoming rock, flinging it against impact plates for repeated collision and reduction. Ideal for low-to-medium hardness rock (such as limestone), this high-efficiency rock crushing equipment delivers a high reduction ratio and excellent cubical particle shape, thus it’s widely adopted for secondary and fine crushing in 集料厂s, including large‑scale projects processing limestone and other medium‑low‑hardness rock.

虽然颚式破碎机具有价格实惠、最终产品形状优良的优点，但在处理较硬的材料时，其破碎效率会显著下降，从而导致易损件的磨损加剧。

主要优势： 高减速比，卓越的立方体形状，较低的初始投资，适用于中硬岩石处理，维护方便。

受欢迎 ZENITH 反击式破碎机型号： CI5X 系列，PFW 系列，PF 系列

1.4 圆锥破碎机

圆锥破碎机是中高硬度材料二次和三级破碎的最佳选矿设备。它们在各种矿石中具有出色的适应性，并且耐磨零部件的使用寿命得到了延长。

主要有三类：单缸液压、双缸液压和弹簧锥破。

多缸液压圆锥破碎机提供更高的破碎力，使其非常适合处理硬质岩石如玄武岩或花岗岩，以及最大化最终产品产量。而同等尺寸的单缸液压圆锥破碎机则具有更大的进料口开口尺寸，提供更高的产量能力。

主要优势： 高还原比，卓越的产量，和高度自动化。

受欢迎 ZENITH 圆锥破碎机型号： HPT系列，HST系列，S系列

1.5 立式冲击破（制砂机）

当需要高品质的骨料，具有优良的颗粒形状和精确的级配时，垂直轴冲击式破碎机（也称为制沙机）是必不可少的岩石破碎设备。它结合了整形和机制砂的功能，采用“岩石对岩”和“岩石对铁”的原理。通过高速转子的加速，使物料高速碰撞，制砂机能够产生圆润、立方体状的骨料颗粒，并具有理想的级配。

作为一种高性价比的用于生产高品质制砂和成型骨料的机器，立轴冲击破具有关键的技术优势：

• 具有卓越碎石能力，能耗低，在高产量下产生优异的立方形颗粒。
• 转子和破碎腔内部的材料衬板大大减少了耐磨零件的磨损，降低了维护费用。
• 能够处理中硬到极硬的矿物和岩石。

受欢迎 ZENITH 立式冲击破型号： VSI6X系列，VSI系列，B系列

获取免费报价

1.6 辅助设备

除了上述主要的破石设备之外，完整的骨料生产方案还需要与可靠的辅助设备无缝集成，以确保工作流程的连续性和产品质量。

2. 如何设计一个集成生产线？

一条完整的骨料生产线可以理解为破碎、筛分、储存和成品发运的集成组合。根据最终产品的不同，配置会有很大的差异。从整体布局的角度来看，整个生产过程可以分为三个阶段：

阶段一： 一次破碎和土壤去除筛选。

第二阶段： 多阶段破碎与筛分组合以生产成品。

第三级： 成品存储与发货。

2.1 物料生产线的设计原则

2.1.1 更多筛选，少一些破碎

“多筛少破”是高效骨料生产线的核心设计理念。虽然预筛选增加了破碎厂布局的复杂性，但筛分设备的初始投资较低，且与破碎机相比，其易损件的消耗显著减少。采用这一策略可以优化总体拥有成本（TCO）并降低日常运营费用（OpEx）。

2.1.2 产品质量必须符合标准

产品质量不仅要符合国家标准，还必须直接符合市场和商业应用的需求。优质骨料的质量主要通过以下三个关键标准进行评定：

• 优越的粒子形状及视觉/感官吸引力
• 合理粒径分布（连续级配）
• 严格的淤泥和粘土含量符合性

高品质的机制砂不仅要符合商品级预拌混凝土（RMC）的标准，还须满足预拌砂浆应用的更严格要求。连续、合理比例的粒径分布对于满足高性能混凝土的需求至关重要。

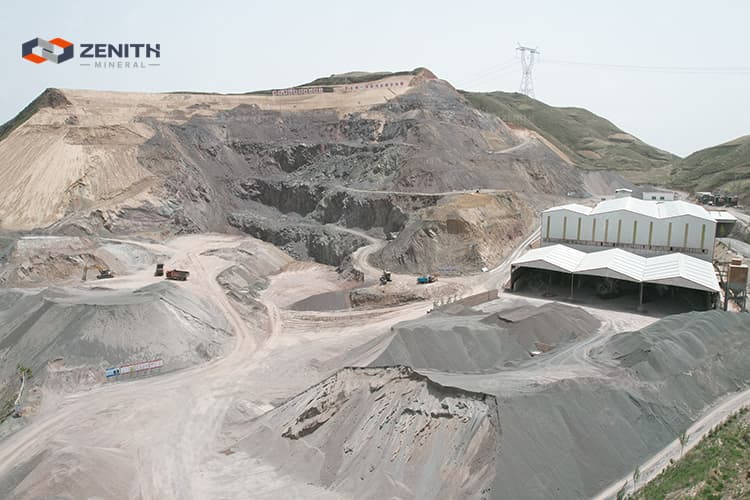

Furthermore, high-strength concrete demands increasingly strict standards regarding the clay & silt content of aggregates. Geological conditions at quarry sites differ significantly—some deposits feature minimal surface overburden, while others contain heavy clay layers, overburden soil, or interlayered dirt seams. Tailored aggregate production 解决方案 must be implemented according to specific geological conditions; otherwise, projects risk operational failure or substantial secondary retrofit expenses.

2.2 四种集料生产线的设计方案

在总成生产中，破碎和筛分是决定最终产品质量的关键环节。选择合适的破碎和制沙设备需要对材料特性、产品外形要求和市场需求进行综合评估。

以下是四种主流设计方案，帮助您优化设备选择，避免常见陷阱，并最大化投资回报。

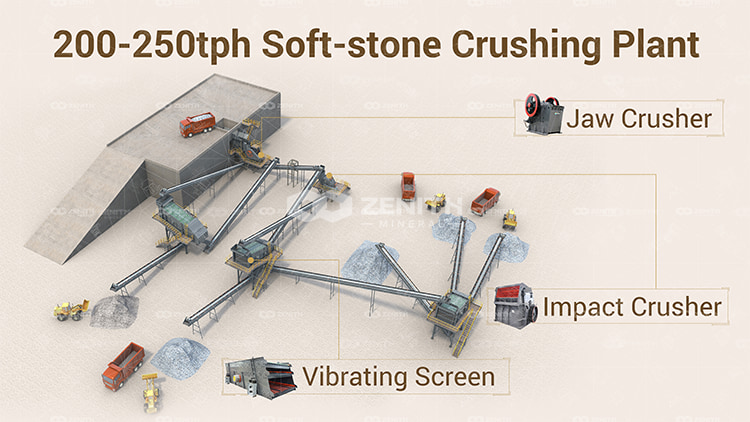

方案一：颚式破碎机 + 反击式破碎机 + 振动筛

System Configuration: 颚式破碎机 (Primary Crushing) → 冲击式破碎机 (Secondary/Fine Crushing) → 振动筛 (Check Screening /Grading)

主要优势：

• 优越的立方体形状。
• 完整的规格范围、高容量扩展潜力和广泛的应用范围。
• 灵活调整产品尺寸比例，以快速适应市场需求的变化。
• 采用中等磨蚀性材料，表现卓越，具有高性价比。

限制：

• 每单位产出的能耗相对较高。
• 对高度研磨性矿石的适应性有限；产生中等品质的颗粒形状，粗骨料的产率适中。
• 需要更高的集尘气流，带来更严格的环保合规要求。
• 相比圆锥破碎机，磨损零件的消耗更高，导致长期运行成本略高。

最适合： 中小规模骨料生产线，适用于中等硬度材料，需灵活调整产品级配。

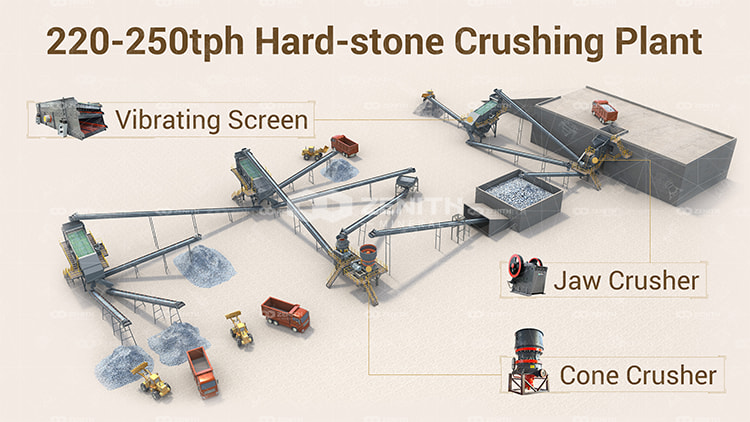

方案二：颚式破碎机 + 圆锥破碎机 + 振动筛

System Configuration: 颚式破碎机 (Primary Crushing) → 圆锥破碎机 (Secondary/Fine Crushing) → 振动筛 (Check Screening /Grading)

主要优势：

• Under chokefed operating conditions, it features superior cubical shape, low fines generation and high coarse‑aggregate yield, delivering higher market value for finished 产品.
• Outstanding adaptability to high-abrasiveness materials—the 顶部 choice for hard rock crushing.
• 降低除尘气流需求，降低能耗，并减少磨损零件的使用，带来显著的总拥有成本节省。

限制：

高容量需求可能需要三级破碎或多机并行处理，这会增加流程的复杂性和初始资本支出。

最适合： 高磨蚀性硬岩采石场和项目，优先考虑低运营成本和优质骨料产量。

方案三：颚式破碎机 + 反击式破碎机 + 橡胶振动筛 + 震动筛

系统配置：基于方案一，增加垂直轴冲击（VSI）破碎机用于骨料整形和制砂。

主要优势：

• 所生产的骨料具有优良的粒状形状，且回丸良好，片状/长条状颗粒含量低。
• 由VSI破碎机产生的更高产量的细粉允许同时生产机制砂，丰富了产品组合。
• 在单一系统中交付不同质量水平的聚合，以覆盖多样的目标市场。

限制：

更复杂的工艺流程、更高的初始资本投资以及更高的比能耗（基于方案1）。

最适合： 需要优质骨料颗粒形状和机制砂的项目，例如商业商品混凝土厂和大型基础设施项目。

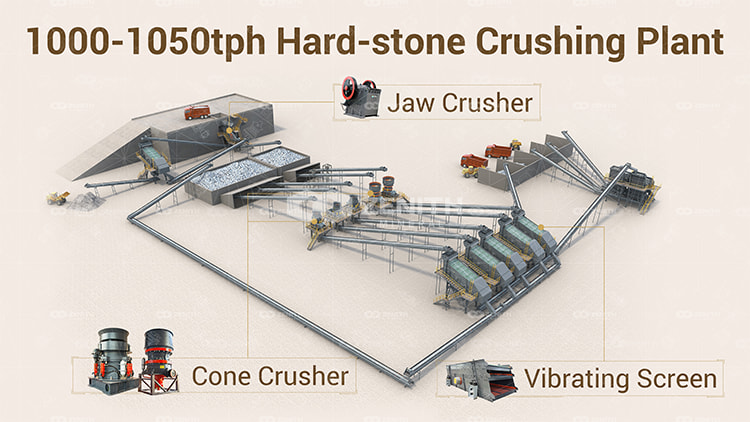

方案4：颚式破碎机 + 圆锥破碎机 + 圆锥破碎机 + 振动筛

系统配置：基于方案2，增加二级圆锥破碎机。

主要优势：

• 满足高容量矿业作业的连续大规模生产需求。
• 保持锥形破碎系统的核心优势：低能耗、降低磨损成本和高质量的骨料产出。

限制： 流程布局复杂性增加以及更高的初始工厂投资。

最适合： 大容量、规模驱动的采矿和采石项目。

Selecting the optimal plant layout for aggregate production line requires a comprehensive assessment of site geology, raw material characteristics, target product shape, and local market demand. Right equipment selection is the crucial first step—get it right, and every stage that follows becomes simpler and more cost-effective.

从地质勘察、工艺设计和设备选型，到主机供应、安装指导和调试，ZENITH提供全流程、一站式解决方案。

打算建立一条集料生产线吗？立即联系ZENITH，获取免费咨询：

定制一对一流程图设计： 根据您的采矿条件和生产目标定制的厂房布局。

完整设备清单与资本支出计算： 透明的预算，使每一美元都一清二楚。

案例参考： 涵盖180多个国家和地区的真实世界基准项目，完全符合您的具体要求。
