球磨机与粗粒球磨机在矿物研磨中的比较

在矿物粉碎过程中， 球磨机 和 半自磨（SAG）磨机 represent the most widely used grinding combination in modern mining plants. 球磨机 serve as secondary 和 tertiary fine grinding units, utilizing a dense steel ball charge (30–45% volume) to grind feed below 25 mm down to fine mineral liberation sizes (< 0.074 mm / 200 mesh) required for flotation, gravity concentration, or leaching circuits. SAG 球磨机s function as primary coarse grinding units, taking large Run-of-Mine (ROM) ore up to 300 mm 和 reducing it to 1–3 mm using self-grinding ore rocks supplemented by a low steel ball charge (4–15%).

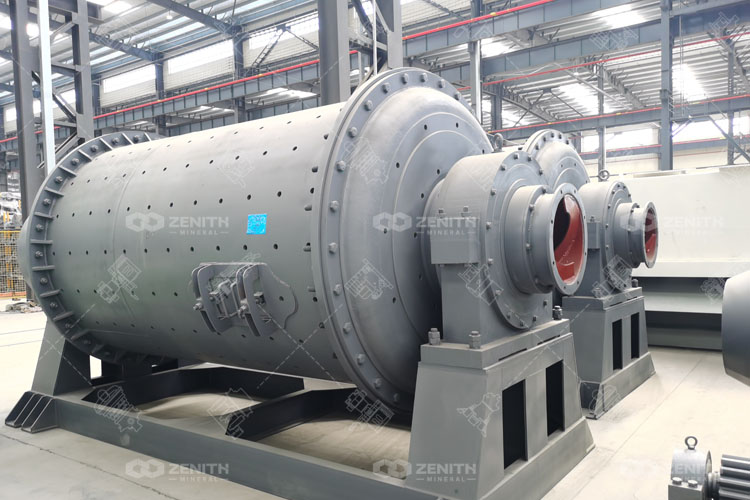

球磨机是什么？

A 球磨机 是一种多功能的二级和三级细粉磨机，旨在从周围的脉石中释放出有价值的矿物。它通过旋转一个充满密钢或合金研磨球的重型圆柱壳体来运作（占据整体磨机容积的30%到45%）。当磨机旋转时，倾泻的钢球对较小的给料颗粒（通常在25毫米以下）进行撞击和研磨，将其粉碎成0.074毫米以下的细粉（200目/74微米），为后续的矿物加工（如浮选、重选或浸出）做好准备。

什么是SAG磨矿机？

A 半自磨（SAG）磨机 是一种广泛用于高产能矿山作业的主要粉碎设备，用于进行粗碎矿石。不同于传统的翻滚式磨机，半自耗磨机（SAG磨机）使用输入的硬岩矿石本身作为主要研磨介质（自磨），同时辅以少量锻造钢球（通常占磨机容积的4%到15%）。SAG磨机具有大直径和短轴长的结构，能够处理高达300毫米的巨型原矿料，省去复杂的二级和三级破碎厂的需求。

球磨机与球杆磨机技术比较表

下表概述了金属和非金属矿物研磨操作中球磨机和锥形球磨机在核心机械、操作和性能参数方面的区别：

球磨机和半自磨机的主要区别

研磨机制与介质作用

• 球磨机机械原理： 球磨机依靠一充满较小钢球的密集填充（直径为25-90毫米），在高速翻滚的运动中进行作业。研磨作用由高频撞击（级联）以及摩擦/磨损（飞溅）驱动，确保目标矿物的细粒解离。
• 悬辊磨机机制： SAG 矿滚筒非常依赖于 自磨，在旋转鼓内，大块滚动的岩石不断碰撞碎裂。在其中加入少量大型钢锻球（直径100-125毫米）以粉碎坚硬、抗破碎的岩石。这些钢球在运动中相互碰撞，产生强烈的冲击力，帮助破碎坚硬的岩石。

2. 料筒几何形状与长宽比

• 球磨机设计： 采用相对于直径更长的壳体（圆柱形）。延长的轴向长度增加了浆料在滚筒内的停留时间，确保细磨到200目的一致性。
• SAG 轧矿机设计： 设计为大直径和相对较短的外壳长度（煎饼形状）。大直径产生较高的落差高度，产生足以破碎300毫米巨石的巨大动能冲击。

3. 产品粒径分布

粒径分布是下游分离电路中一个关键的实用差异。

• 球磨机： 产生狭窄、受控良好的细粒分布。以带有水力旋流器的闭路系统操作，球磨机可靠地提供用于浮选、浸出或磁选所需的一致P80细度。操作人员可以通过调节球料级配、磨机转速和旋流器截断点来调整输出细度。
• SAG研磨机： 生成的颗粒尺寸范围更广，包括粗砾、中等粒级及部分细粒。半自磨（SAG）排矿几乎从未达到最终解离的要求，必须经过额外的砾石破碎和二次球磨阶段，才能进行矿物分离。

4. 矿石能力与原料敏感性

• 球磨机： 在中硬到硬矿石类型中表现稳定。其运行对进料硬度或粒子组成的轻微波动的敏感度要低得多，前提是进入的进料尺寸低于最大允许的15-25毫米限制。
• SAG研磨机： 高度依赖矿石的品质。它在具有自磨作用的坚硬、合格矿石中效果最佳。软、富含黏土或易碎的给料物会导致过多的细粉产生，造成磨机负载不稳定和产量骤降。当给料粒度分布差异很大时，SAG的性能会显著下降。

5. 操作灵活性与流程调优

• 球磨机： 提供广泛的操作调节能力。厂方操作员可以调整研磨球的粒度、球磨机的充填比、浆料密度和水力旋流器的分级设定点，以适应不断变化的矿石条件并达到不同的成品细度等级。提供湿磨和干磨两种模式。
• SAG研磨机： 调谐选项相对有限。性能受到矿石性质的制约。主要调整包括改变球径百分比、喂料混合比例和磨机转速。半自磨（SAG）磨机主要在湿磨条件下用于矿物加工应用。

6. 穿戴部件和维护要求

• 球磨机： 标准化的衬板和研磨球在全球范围内广泛供应。衬板结构相对紧凑。维护工作包括定期补充球料和按计划更换衬板；许多维修工作可以使用现场标准工具完成。介质的消耗量大致在每处理一吨矿石0.8至1.5公斤之间。
• SAG研磨机： 配备重型大尺寸升降杆衬板，能够吸收严重的岩石碰撞冲击。衬板更换需要特殊的重型提升设备和更长的停机时间窗口。虽然钢球的消耗较低（0.3-0.6公斤/吨），但更换部件是高成本的定制零件，备件的交货时间可能较长。

7. 资本支出（CAPEX）与运营足迹

• 球磨机的优势： 球磨机在细粉碎工艺中每吨的研磨用球耗更低，提供可预见的电力消耗和更高的运行可靠性。单个球磨机单元的资本投资较低，可以通过增加多个较小的磨机进行模块化扩展。然而，完整的工艺仍然需要完整的上游多阶段破碎设备。
• SAG磨机的优势： 安装球磨机极大地简化了工厂布局，取代了多级二、三级圆锥破碎机、筛分厂房和输送网络，显著减少了土建用地和安装时间。然而，大直径球磨机通常采用昂贵的无齿轮电机驱动，显著增加了初期设备和基础投资。

8. 电源和现场基础设施限制

• 球磨机： 单个单元的额定功率较为适中。对于电网容量有限的偏远地区，可以逐步引入多个较小的球磨机模块，以匹配可用的电力资源。
• SAG研磨机： 单个SAG机组的功率消耗极高。矿场必须准备坚固的变压器基础设施，以应对峰值电机负载，这为新建矿山项目增加了额外的土建工程投资。

球磨机和SAG磨机在SABC回路中的协作方式

球磨机和SAG磨机最好搭配使用，而不是相互竞争。 SABC（SAG磨机、球磨机、卵石破碎机）磨矿回路，代表现代大型矿业厂的行业标准：

• 初级阶段（沙式磨矿机）： 原矿（ROM）矿石由主颚式或圆锥式破碎机直接送入球磨机。
• 砾石破碎阶段： Oversized critical-size rocks (pebbles ~25–50 mm) discharging from the SAG 球磨机 are recycled to a 圆锥破碎机 (Pebble Crusher) 和 returned to the SAG 球磨机.
• 二级阶段（球磨机）： SAG磨机筛分出的细浆溢流流入水力旋流器沉淀池。水力旋流器的底流输送到球磨机进行最终细磨，而旋流器的溢流则直接进入浮选或浸出。

常见问题解答

球磨机和半自磨机之间的主要区别是什么？

A: The main difference lies in their grinding stage 和 媒体 charge. A 球磨机 is a secondary or tertiary fine grinding unit that uses a heavy charge of steel balls (30–45% volume) to reduce fine feed rocks (< 25 mm) down to fine powders below 0.074 mm (200 mesh) for flotation or leaching. A SAG (Semi-自磨) mill is a primary grinding unit that uses large incoming ore rocks mixed with a small charge of steel balls (4–15% volume) to reduce Run-of-Mine (ROM) ore directly from up to 300 mm down to 1–3 mm.

问：为什么在SABC回路中同时使用球磨机和粗碎机？

A: 球磨机和半自磨机（SAG机）在SABC（半自磨机、球磨机、滚式碎矿机）电路中配套使用，以优化研磨能耗和运营规模。半自磨机通过处理大块原矿，省去了昂贵的多阶段二级和三级破碎，而球磨机则高效地进行细粒二级研磨，以释放有价值的矿物。

问：球磨机可以取代选矿中的大快摸（SAG）磨机吗？

A: 不，球磨机不能直接取代矿砂磨机，因为球磨机不能处理大于25毫米的粗碎原矿（ROM矿）。将大块岩石投入球磨机会造成衬板损坏和球磨介质的严重破碎。然而，如果矿厂安装完整的多级破碎系统（一次破碎、二次破碎和三次破碎），球磨机可以处理细粉产品，而无需使用矿砂磨机。
