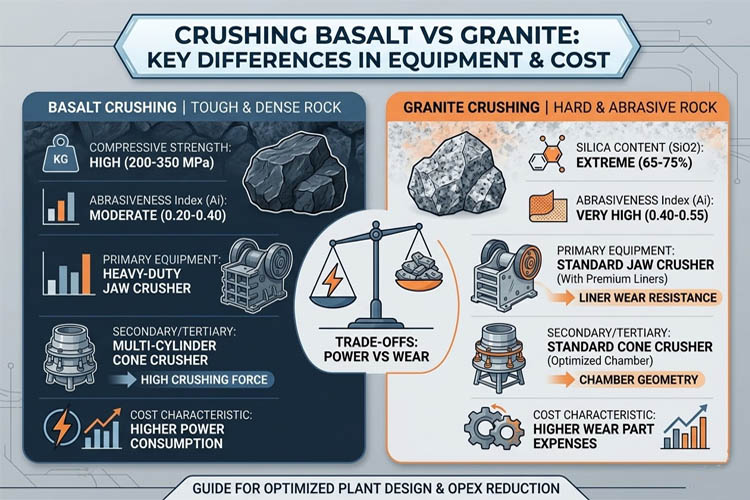

破碎玄武岩与花岗岩：设备和成本的关键差异

在骨料生产领域，玄武岩和花岗岩都被归类为适合高品质建筑骨料的硬岩，它们对破碎设备提出了根本不同的挑战。这些差异影响着从破碎机的选择和工艺流程设计到耐磨零件的使用寿命和整体运营成本的方方面面。

玄武岩和花岗岩是全球范围内用于建筑骨料的最常见岩石类型之一。花岗岩是一种由缓慢冷却的岩浆形成的火成岩，特点是坚硬但易碎，含硅量通常在65%到75%之间。玄武岩由快速冷却的熔岩形成，密实、坚韧且具有较强的磨蚀性，含硅量在45%到55%之间。

本指南对碎 玄武岩 与花岗岩进行了技术比较，分析了每种材料对设备选择、磨损速度、能耗以及整体项目经济性的影响。

材料性质及其对破碎的影响

矿物组成与硬度

玄武岩和花岗岩的根本区别在于它们的矿物组成和物理结构。

花岗岩 is characterized by high silica content, which makes it extremely abrasive. However, its crystalline structure makes it more "friable"—meaning it tends to break along grain boundaries with relatively less energy. This characteristic allows 花岗岩 to respond reasonably well to impact crushing in some 应用程序, though at a cost.

玄武岩 带来不同的挑战。由于硅含量略低，但韧性和密度显著更高，玄武岩在破裂之前能吸收更多的能量。其细粒结构意味着没有自然的解理面，因此断裂模式更难以预测，每吨所需的能量也相应增加。

二氧化硅阈值

这些岩石的硅含量是设备选择的关键因素。行业规范设定了明确的阈值：当硅含量超过10%，或邦德磨蚀指数（Ai）超过0.15时，必须优先采用压缩式破碎原理，而非冲击式方法。

花岗岩和玄武岩都远远超过这些门槛，这意味着压碎（颚式和圆锥式破碎机）是经济处理的必需方式。使用冲击式破碎机对任一材料都会导致极高的磨损成本。

2. 设备选择差异

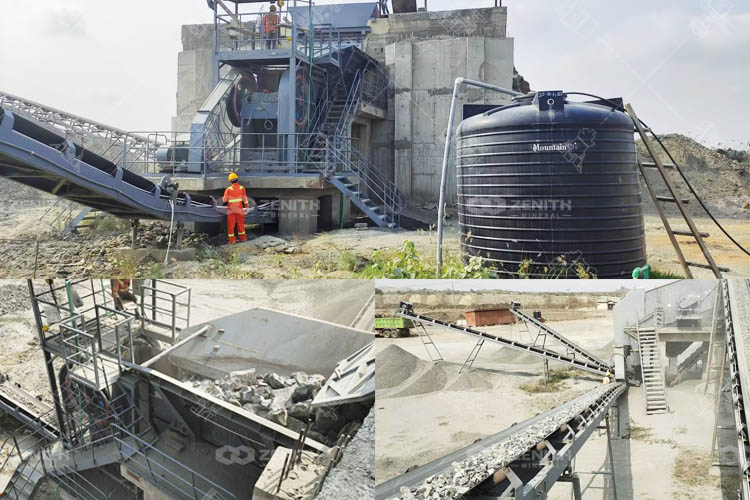

初级破碎：颚式破碎机要求

两种材料都需要坚固的颚式破碎机进行初级破碎，但具体要求有所不同。

关于花岗岩：

• 标准的锰钢（Mn18Cr2）颚板通常就足够了
• Nip angle of 20–22 degrees works well with 花岗岩's friable nature
• 专注于最大化减载比以降低下游负载

关于玄武岩：

• 建议使用具有增强工硬化性能的高等级锰。
• Deep crushing chamber designs help manage 玄武岩's toughness
• 较慢的运行速度可能有助于降低冲击应力
• 喂料口应比最大料径大至少20%，以防止在密实材料中形成桥塞。

The primary difference emerges in wear rates. While both materials cause wear, 玄武岩's toughness leads to higher impact forces on the jaw plates, potentially causing fatigue issues over time. 花岗岩's abrasiveness, while significant, tends to result in more predictable wear patterns.

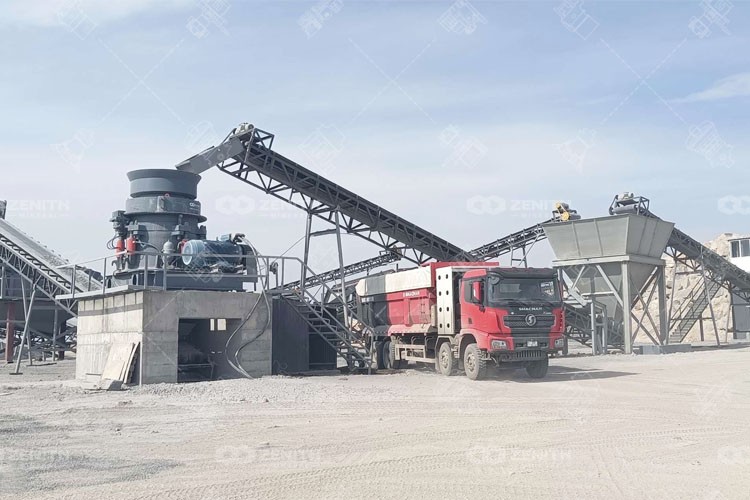

二次和三次破碎：圆锥破碎机布置

锥形破碎阶段是花岗岩与玄武岩区别最为明显的时期。

对于花岗岩, single-cylinder 圆锥破碎机s often work well in secondary 应用程序. Their larger feed openings accept coarse material directly from the 颚式破碎机, and the 中等 运行速度s match 花岗岩's breakage characteristics.

对于玄武岩, multi-cylinder hydraulic 圆锥破碎机s are strongly preferred. The multi-cylinder design provides a more stable support structure and higher crushing forces, essential for breaking 玄武岩's tough matrix. These crushers operate at higher rotational speeds (RPM) and generate greater crushing force, utilizing "lamination crushing" where rocks break against each other rather than just against liners.

破碎的重要作用

对这些材料的处理，一个关键的区别在于冲击式破碎机的适用性。

对于花岗岩冲击式破碎机有时可以用于特定的应用，尤其是用于生产立方体形状的最终产品。然而，磨损率仍然很高，许多操作人员出于经济原因仍然更喜欢使用圆锥破碎机。

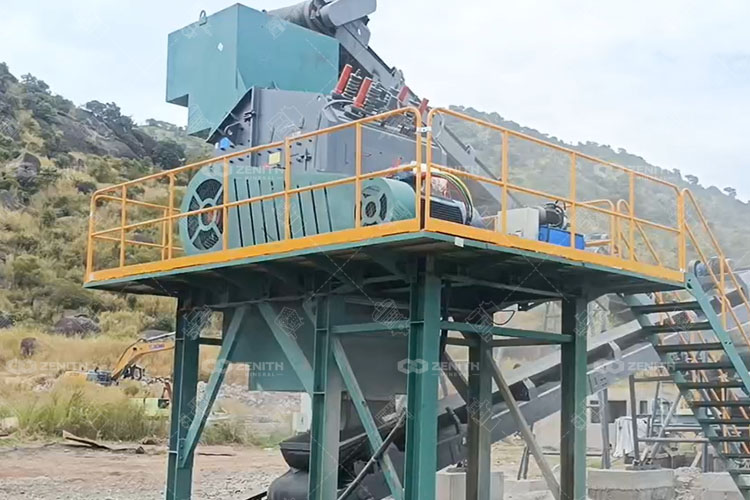

对于玄武岩, 冲击式破碎机s in secondary or tertiary roles are economically inefficient due to excessive wear rates. When processing high-silica materials, high-velocity impact causes rapid abrasion and fracturing of blow bars. Service life in 玄武岩 应用程序 can drop to as low as 40–50 operational hours for blow bars, making operating costs unsustainable.

If the shaping capabilities of an impactor are required 对于玄武岩, the machine is most economically viable at the quaternary stage, where feed size is small (typically <40mm) and kinetic energy requirements—and thus wear—are significantly reduced.

终片成型的VSI

两种材料都采用卧式冲击破（VSI）进行最终成型，但配置有所不同。

对于花岗岩VSI 运行可以采用“岩对岩”或“岩对砧”配置，前者在对磨损敏感的应用中更为优先。

对于玄武岩“岩碰岩”配置是必不可少的。这种方法在破碎腔内形成了一层自衬料层，有效保护转子主体免于与磨蚀性极强的玄武岩直接接触。虽然仍会产生较大磨损，但这种方法大大延长了维护间隔时间。

3. 成本分析：运营费用（OPEX）

The cost of crushing isn't just about electricity; it’s about wear parts.

专业提示： 在花岗岩厂，磨损件（套管、回料板、颚板）可能占总运营成本的40%。在玄武岩中，能源成本通常是更为重要的变动因素。

4. 流程设计考虑因素

电路配置

对于花岗岩对于许多应用，尤其是在生产允许一定片状性的建筑骨料时，采用两段式破碎电路（颚式+圆锥式）可能就足够了。

对于玄武岩强烈推荐采用三级电路（碎石机 + 二级圆锥 + 三级圆锥）。该配置分散了破碎负载，使每台设备能够以较保守的减料比（通常为3:1或4:1）运行。这种负载分配确保了衬板的均匀磨损和最佳效率。

筛查策略

Both materials require robust screening, but 玄武岩's abrasiveness demands special attention:

• 屏幕媒体： 聚氨酯或橡胶筛用于细粒料仓，比金属筛网更能抵抗磨损，且能防止黏稠玄武岩粉尘导致的堵塞。
• 闭路操作： 对两种材料都至关重要以确保产品规格，但对玄武岩尤为关键，过大回收可以最小化浪费。

饲料管理

Choke feeding—maintaining a full crushing chamber—is critical for both materials but especially important 对于玄武岩. Consistent choke feeding ensures:

• 粒子之间发生破碎，保护衬板并改善产品形状
• 外套和凹面的穿着分布均匀
• 最佳能源效率

在玄武岩应用中，以低充填水平（饥饿喂料）操作锥形破碎机，会导致不均匀的磨损模式，并增加衬套和液压系统的机械应力。

5. 产品质量比较

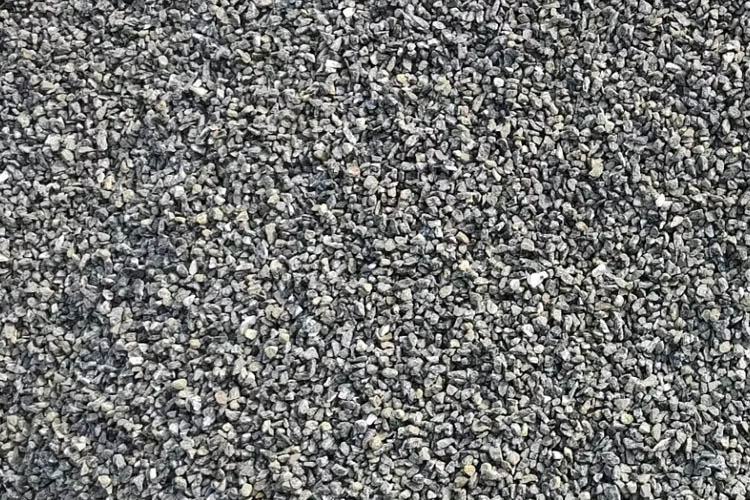

粒子形状

两种材料在正确加工时都能产生优异的立方体骨料，但方法不同。

花岗岩具有其晶体结构的材料，在适当粉碎时，倾向于自然产生更多立方体状的颗粒。易碎的特性意味着裂缝沿着颗粒边界发生，从而形成更多等维度的颗粒。

玄武岩 需要更有意图的成型。在多缸圆锥破碎机中，叠层式破碎作用，再加上VSI整形，通常是为了达到高规格混凝土和沥青应用所需的立方体颗粒形状。

应用程序

这两种材料都能产生适用于以下用途的高质量骨料：

• 高强度混凝土： 玄武岩's density and toughness make it particularly suitable for high-performance concrete 应用程序
• 沥青路面： 这两种材料都具有优异的防滑性能和耐久性。
• 铁路碎石： 玄武岩因其重量和耐用性常被选用。
• 道路基层： 两种材料表现都很好

The key difference is that 玄武岩 aggregates often command premium prices (5–15% higher) in markets where their superior durability is valued, partially offsetting higher processing costs.

Crushing 玄武岩 versus 花岗岩 presents fundamentally different challenges that extend throughout the entire operation—from equipment selection and circuit design to wear part management and operating economics.

花岗岩, with its high silica but friable nature, is challenging but predictable. Standard compression circuits with quality manganese liners deliver consistent results at manageable costs. Operating costs typically range from $1.05–$1.60 per ton for complete processing.

玄武岩 demands more. Its toughness and density require multi-cylinder 圆锥破碎机s, conservative reduction ratios, and the highest-quality wear materials. Operating costs run $1.40–$2.15 per ton—30–40% higher than equivalent 花岗岩 operations.

无论使用哪种材料，获取盈利的关键在于将设备与材料特性相匹配，投资优质易损零件，以及保持有纪律的操作习惯。特别是对于玄武岩，投资坚固设备和优质衬板所支付的额外成本，通过延长维护间隔和稳定生产带来回报。
