圆锥破碎机零件

圆锥破碎机是一种耐用且高效的破碎设备，适用于多种应用中的物料减量。它们的设计中，旋转并高速穿越内凹碗中的衬套的凸缘，在生产立方体产品方面表现出色，满足各种建筑骨料的需求。

ZENITH 是一家领先的破碎设备制造商和创新者，包括备受推崇的液压圆锥破碎机。我们的 HPT圆锥破碎机 采用先进的自动化和组件，适用于高产量应用。作为一体化破碎解决方案，了解关键的圆锥破碎机零件有助于操作和维护。

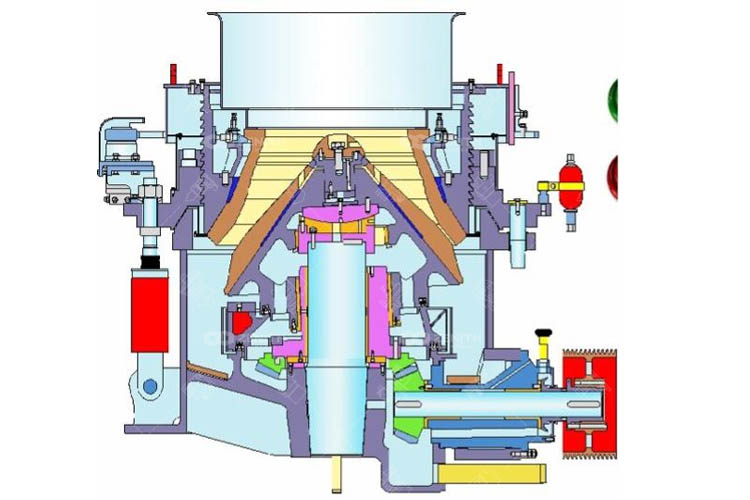

ZENITH HPT锥形破碎机的主要部分包括：

大型机与轴承

坚固的主框架构成锥形破碎机的骨架，为内部零部件在高载荷应力下提供结构完整性。其设计将重量均匀分布在多个支脚或轨道和链条装置上。主框架安装在坚固的基础上，以实现非振动运行。主框架轴承支撑偏心轴和壁板，锥形破碎机常用锥形滚子轴承。它们能够平稳传递扭矩，同时适应轴的膨胀，并在运行过程中承受径向力。终身润滑轴承适用于恶劣的偏远应用，维护需求 minimal。

另请阅读：颚式破碎机与圆锥破碎机：九个主要区别

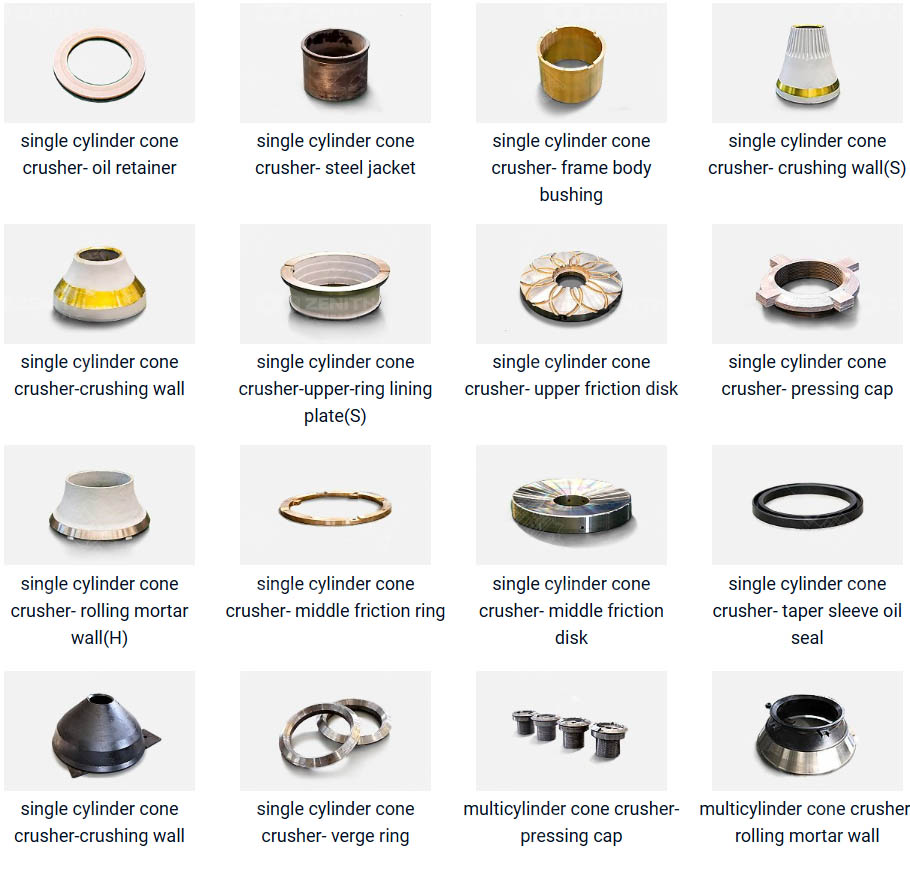

圆锥破碎机衬套

在静止的筒体内旋转，衬套是一种易损耗的消耗件，经历最多的材料磨损。由中等到合金钢制成，具有偏心运动，用于在高压下以800-900转每分钟穿越物料。专业组件通过以下方法抵抗磨损：

1. 与铬、镍和钼等元素合金化。
2. 渗氮工艺将氮气注入表层，以增强硬度而不使其变脆。
3. 碳化钨瓷砖或橡胶组合物包覆磨损面，延长使用寿命。
4. 挖掘机牙齿或热处理钢合金也适用于苛刻的条件。

铸层更换可以避免因过度磨损而损坏内部组件。数控加工的精密制造确保与凹形碗面保持正确的动力学。

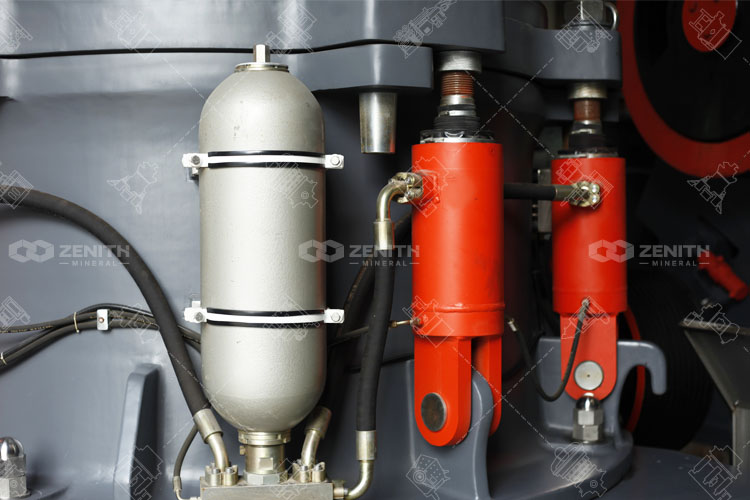

液压调节

先进的圆锥破碎机采用液压调节系统，能够在不打开机器的情况下控制 CSS 设置。调节环控制罩壁与主锥之间的间隙，以根据进料特性调节破碎腔的大小。由机载单元提供动力的液压缸通过操作员驾驶室内的按钮远程调节调节环位置。其优点包括：

1. 快速调整尺寸以适应喂养变化。
2. 对产品级别和形状的精确、可重复控制。
3. 相比手动方法，安全设置切换。

粉碎腔凹陷

固定碗的凹面内表面通过确定压缩区域来调节颗粒的形状。较深的凹陷产生更方形的产品，而较浅的形状则偏向于延展。使用碳化物砖、钨或镍硬合金进行硬质表面处理，能够抵抗来自不规则形状给料的表面损伤。设计中采用可替换的机械加工段，可以在磨损后进行轮廓更新，而无需更换整个碗。精确的轮廓确保在整个零件使用寿命内维持破碎的动力学性能。

主轴、偏心套和锥齿轮总成

The 主轴 acts as the crusher's powerhouse, rotating via a main pinion gear to oscillate the 奇异灌木 and 可移动锥体. This heavy duty shaft must withstand tremendous torque loads transfer from the gear drive. Quality steel alloys and precision balancing are vital to preventing early failure from fatigue. The 奇异灌木 then converts the shaft's smooth rotation into an offset motion that causes the 可移动锥体 to gyrate in an orbit.

传动主轴的是一个大型传动锤齿轮，安装在轴的外端。这种圆锥齿轮与一个同样大小的环形齿轮啮合，后者由破碎机的引擎或电动机直接驱动。齿轮组的径向和轴向正确对齐非常重要，以避免像过度噪音或过早磨损等潜在问题。润滑通道也供应油脂，以保持齿轮在压力下平稳运行。主轴、齿轮和偏心组件共同构成了任何圆锥破碎机的核心部分。

维护与检查

定期的组件检查和零件更换可以最大程度地提高检修间的连续运行时间：

1. 油样分析可以检测磨损金属水平，防止机械损坏。
2. 更换衬垫和内衬以至于磨损极限，保持腔体几何形状。
3. 液压油检查可以保持准确的工作压力。
4. 轴承端隙检查可以及早发现机械问题。
5. 密封圈、垫片和过滤器的更换可以防止污染物侵入。
6. 尘埃疏散清除易燃积聚区域。
